Un análisis completo de Apple Macintosh 128K
Bashny.Net
Hace exactamente 30 años, la primera línea del equipo Macintosh . La diferencia principal fue la presencia de una interfaz gráfica de usuario de la computadora, el manipulador principal era un ratón. Este equipo permanecerá para siempre en la historia gracias a sus innovaciones en la interacción con el usuario y la computadora. Gracias arte de Apple , iFixit consiguió legendario Macintosh y sostenga el análisis tradicional.
¿Quieres ver más fotos? Haga clic en la foto! I>
Para analizar necesitará las siguientes herramientas:
T15 Torx destornillador Phillips # 1 destornillador Flathead Destornillador Spudger
Al iniciar este equipo vale $ 2.495. Moderno dinero 5594 es de $ !
Especificaciones h5>
MHz procesador Motorola 68000 8 128 KB DRAM 9 '' pantalla CRT en blanco y negro y funcionando al 512 x 342 (72 ppp) 400 KB de almacenamiento total a través de una unidad de disquete de 3,5 pulgadas de una sola cara un solo botón del ratón y Teclado fuerte
Compare el Macintosh cambiado en 30 años. Mac primera pantalla era blanca diagonal "resolución de 9 512h342 pixel y negro. Ahora tenemos 21, 5 "de pantalla con una resolución de 1920x1080 píxeles.
Interfaz Thunderbolt externa moderna tiene una velocidad de 20Gbit, anteriormente utilizado como un puerto serie y la velocidad se mide en miles de pedazos. El mismo sólo puede enchufe de alimentación.
Más de 30 años de periféricos de progreso transformaron significativamente. El tamaño ha cambiado significativamente y no hay cables.
Cuando había una interfaz gráfica de usuario, el teclado para eliminar las flechas que los usuarios suelen utilizar el ratón.
Si hay buenas herramientas para atornillar su alcance.
El panel trasero está hecho de plástico sólido. Una vez extraído, vemos autógrafos desarrolladores: Steven Jobs, Woz, Bill Atkinson, Andy Hertzfeld, Bruce Horn, Jef Raskin otros. Así como los artistas firman sus pinturas.
Cara a cara, pasado y presente.
Continuar desmontar, también dentro de torx-tornillos.
Como se puede ver, el ordenador de a bordo más grande es la fuente de alimentación. Sorprendentemente, su poder de 60 watts. El moderno iMac 186 W .
Voluminosos, pesados y llenos de cinescopio plomo. Con esta pantalla, el WYSIWYG («Lo que ves es lo que obtienes").

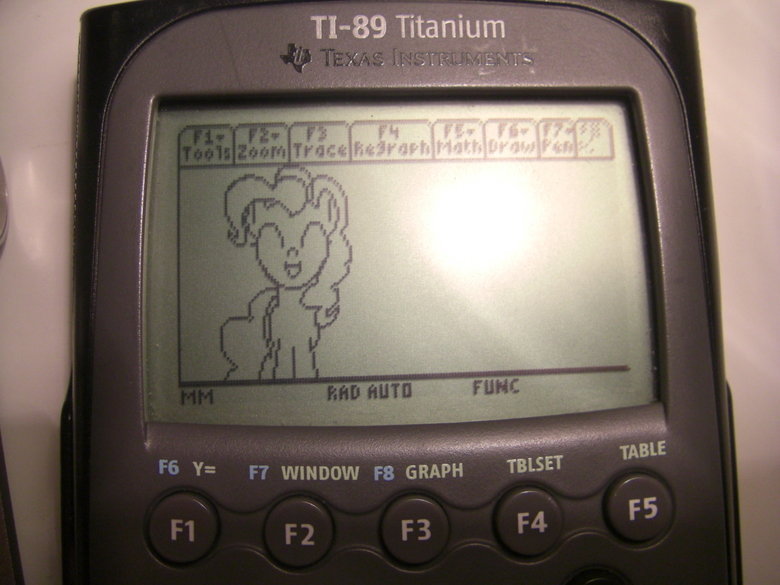

Incluso Apple mientras observa la aparición de los componentes internos. Motherboard desliza perfectamente fuera de la caja. Como se puede ver, no hay enfriamiento no lo es. Motorola 68000 procesador era muy popular y fue utilizado en la Sega Genesis , Commodore Amiga , Atari ST y en la calculadora TI-89 .
Componentes de la placa:
██ Motorola MC68000G8 microprocesador
██
Fairchild Semiconductor 74LS393 Contador Vídeo ██ Micron 4264 64 KB de RAM (64 kb x 16 chips = 1,024 kb, o 128 KB)
██ Simtek C19728 y C19729 32 KB ROM (32 KB x 2 CI = 64 KB)
██ Simtek 344-0041-A '' Woz Máquina Integrado & quot; Controlador de disco
██ Zilog Z8530PS
Controlador de comunicaciones Serial
Unidades 5, 25 "en el pasado, hemos avanzado en el momento un 3,5" unidad de disco flexible de SONY.
El teclado no realmente hacen que las llaves están soldados a la placa.
Ratón interior tiene suficiente diseño simple .
Como resultado, Macintosh 128K consigue un 7 sobre 10 puntos para el mantenimiento, más la reparación más fácil.
Los principales componentes simplemente reemplazan. Nada se pega, horas de batería se puede reemplazar indiscriminadamente ordenador. Por desgracia, la RAM está soldado y no hay ninguna ranura para el almacenamiento interno. Sin embargo, la memoria se puede ampliar mediante la conexión de la unidad externa. Cuando es necesaria la reparación que tener cuidado con CRT:. Si no analizar adecuadamente puede recibir una descarga eléctrica
PS: a gran escala fondo en tu escritorio.
Fuente: habrahabr.ru/post/211122/
